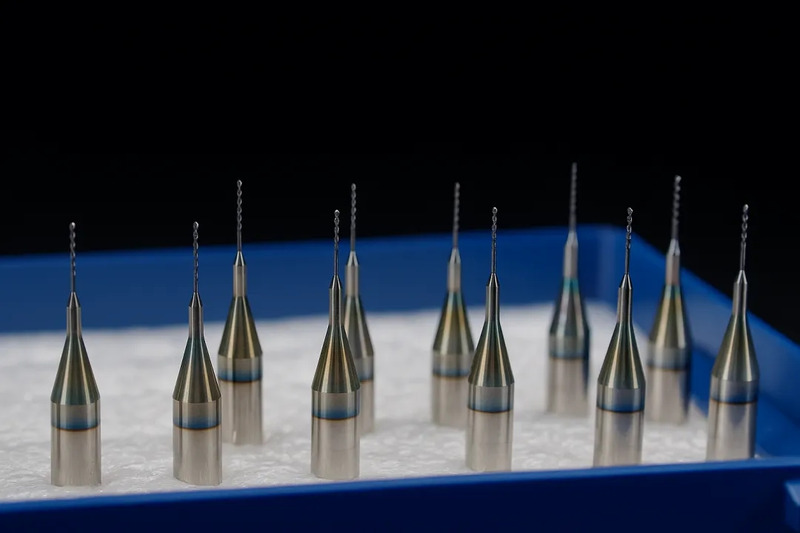

在PCB机械钻孔过程中，一支微钻需要连续穿过铜箔、树脂、玻璃纤维及填料等多种材料。看似只是重复钻孔，实际上，微钻刃口始终承受着硬质颗粒磨削、摩擦发热和周期性负荷。

随着PCB向高密度、多层化和精细化方向发展，钻孔孔径不断缩小，高Tg、高填料等难加工板材的应用也在增加。尤其是微钻进入0.1 mm以下规格后，对钻尖强度、刃口耐磨性、排屑能力和钻孔稳定性提出了更高要求。

微钻一旦出现明显磨损，影响的不只是刀具使用寿命，还可能进一步带来孔壁粗糙、孔口毛刺、孔径一致性下降，甚至断针等问题。

因此，如何通过表面涂层提高微钻的耐磨性、降低摩擦阻力，正在成为改善PCB钻孔质量的重要方向。

一、微钻磨损后，影响的不只是使用寿命

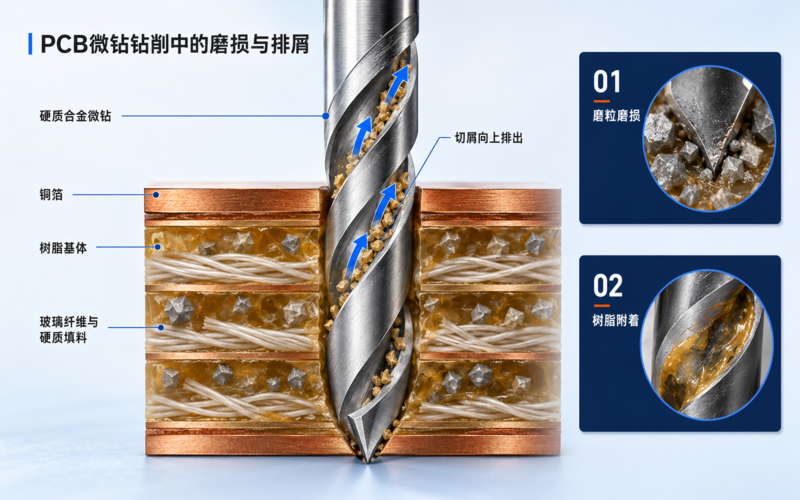

PCB板材通常由铜箔、树脂、玻璃纤维及其他功能填料组成。微钻在高速钻削过程中，需要反复切削这些性能差异较大的材料。其中，玻璃纤维和部分硬质填料会对钻尖及切削刃产生持续的磨粒磨损；树脂材料则可能在摩擦和切削热的作用下附着在钻尖或螺旋槽内，影响后续排屑。

随着加工孔数增加，微钻刃口会逐渐变钝，切入板材所需的轴向力随之增大，摩擦和发热也可能进一步加剧。此时，微钻对铜箔、树脂及玻璃纤维的切削状态会逐渐变差，容易出现挤压、刮擦或撕裂，进而导致孔壁粗糙度增加、孔口毛刺更加明显，孔径一致性也可能受到影响。对于精细线路板和高密度互连板，这些问题还会增加后续孔金属化及质量控制的难度。

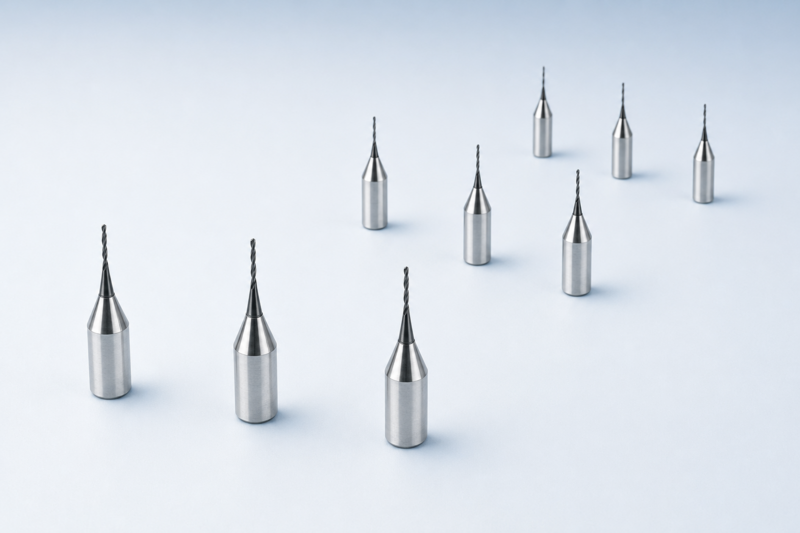

此外，微钻直径越小，螺旋槽的容屑空间越有限。当切屑堆积或树脂附着在钻尖、刃口及排屑槽内时，钻削阻力容易出现波动。如果再叠加微钻磨损、主轴跳动或钻孔参数不匹配等问题，微钻承受的弯曲和扭转载荷便可能上升，进而增加偏钻及断针风险。

二、微钻涂层如何改善钻孔加工？

PCB微钻表面可沉积Ta-C、AlTiN、AlCrN、CrN等硬质涂层。其中，Ta-C涂层兼具高硬度和低摩擦性能，可减少刃口磨损和钻削阻力，保护钻尖及切削刃。具体来看，微钻涂层主要从以下三个方面改善钻孔加工：

1.延缓刃口磨损

高硬度涂层能够减少PCB板材中的玻璃纤维及硬质填料直接作用于硬质合金基体，延缓钻尖、主切削刃及刃带的磨损，使微钻在更多钻孔循环中保持相对稳定的刃口状态。

2.降低摩擦和排屑阻力

低摩擦系数涂层有助于减少微钻与板材、切屑之间的摩擦，降低切屑在钻尖和螺旋槽内附着的可能性，为排屑创造更有利的表面条件。

3.稳定钻孔质量

当微钻刃口磨损速度得到控制后，有助于减少不同加工阶段的刃口状态变化，从而改善孔壁质量和孔径一致性，并减少孔口毛刺。

不过，涂层不能完全避免断针。断针还与微钻直径、板材类型、叠板厚度、主轴状态及钻孔参数有关。通过减缓磨损、降低摩擦和改善排屑，可以减轻异常负荷，从而降低断针风险。

三、微钻尺寸越小，镀膜工艺难度越高

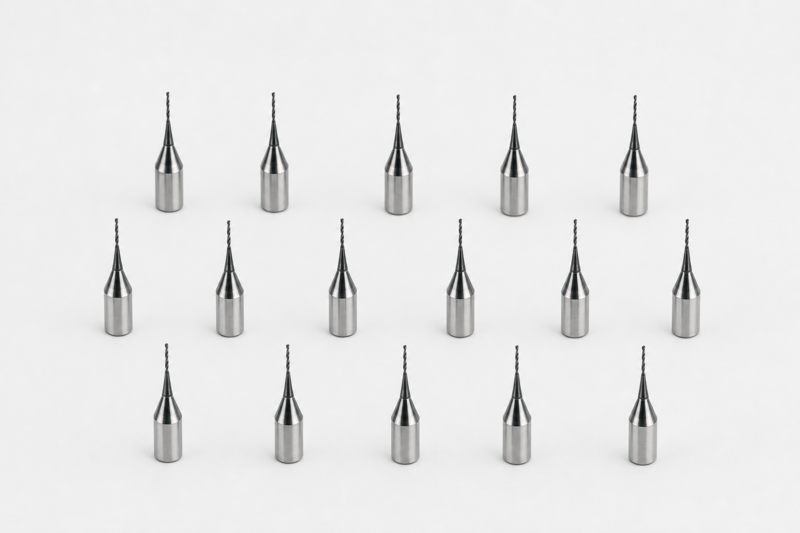

与普通刀具相比，PCB微钻尺寸更小，钻尖和切削刃更加精细。因此，微钻涂层不能只追求高硬度，还需要兼顾膜层厚度、表面质量和膜基结合力。

膜层过薄，耐磨保护作用有限；膜层过厚，则可能改变刃口的微观轮廓，导致刃口钝化。微钻直径越小，对膜层厚度越敏感。

传统电弧沉积过程中还可能产生大颗粒。如果大颗粒沉积在钻尖、切削刃或刃带附近，可能增加膜层表面粗糙度，影响刃口锋利度。对于0.1mm以下的超细微钻，同样尺寸的颗粒所产生的相对影响更加突出。

此外，微钻还具有钻尖、切削刃、刃带和螺旋排屑槽等复杂结构。批量镀膜时，需要综合考虑装夹方式、排列密度和产品运动方式，兼顾不同部位的膜层覆盖及不同产品之间的一致性。

四、振华真空PCB微钻镀膜解决方案——FMA0605硬质涂层镀膜设备

针对微钻等精密刀具对涂层性能和表面质量的要求，振华真空FMA0605硬质涂层镀膜设备采用磁过滤电弧技术，可过滤电弧沉积过程中的大颗粒，使Ta-C涂层兼顾沉积效率与涂层性能。

设备制备的Ta-C涂层平均硬度可达63 GPa，同时具有低摩擦特性。高硬度有助于抵抗PCB板材中玻璃纤维和硬质填料产生的磨粒磨损；低摩擦性能则有助于降低微钻与板材、切屑之间的摩擦阻力，减少切屑附着，为连续钻孔和排屑提供更有利的表面条件。

除Ta-C涂层外，设备还可镀制AlTiN、AlCrN、TiCrAlN、TiAlSiN、CrN等耐高温超硬涂层，已应用于模具、刀具、冲头、汽车零部件及活塞等产品。

五、结语

随着PCB钻孔向更小孔径、更高精度发展，微钻涂层的价值不仅在于延长使用寿命，更在于保持刃口状态、改善钻孔质量并提升连续加工稳定性。涂层方案需要综合考虑膜层硬度、摩擦性能、厚度、表面质量及结合力，并结合微钻规格、板材类型和钻孔工况进行匹配。

振华真空FMA0605设备，减少电弧大颗粒对微小刃口的影响，并制备高硬度、低摩擦的Ta-C涂层，帮助延缓微钻磨损、稳定钻孔质量，降低异常断针风险，为PCB微钻涂层的工艺开发与批量生产提供设备支持。
