一、HUD如何将图像清晰送到驾驶员眼前？

开车时，车速、导航、预警等信息直接浮现在眼前——这是HUD（抬头显示器）最直观的价值。驾驶员无需低头查看仪表，视线能始终停留在路面上。

但要把图像"送"到驾驶员眼前，并非在挡风玻璃上贴一层膜那么简单。投影单元发出的光线，需要经过折叠反射镜、自由曲面反射镜等光学部件多次调整方向，再由挡风玻璃反射进入人眼。

这条光路能否把画面呈现得清晰、明亮，与光学设计、镜面精度和反射率密切相关。反射率不足，光线在传递中不断衰减，最终显示的亮度和强光环境下的可见度都会大打折扣。

而高反射率，正是通过在HUD内部反射镜表面镀制光学反射膜实现的。

二、反射膜并不是简单地“镀一层铝”

提到给镜面镀膜，很多人第一反应可能是"镀一层铝就够了"。但HUD内部反射镜的膜层并非如此简单，它通常采用铝膜与介质膜组成的复合结构：铝膜提供可见光反射能力，介质膜用于保护金属层，并进一步提高目标波段的反射率。

对于HUD内部反射镜，一般会将可见光反射率做到90%以上，部分增强型高反射膜可以达到95%以上。具体需要达到多少，还要结合光源波段、光线入射角和整套HUD光学系统的设计要求来确定，并不是所有产品都采用同一个标准。

要实现较高的反射率，需要膜层材料、结构和沉积工艺的共同配合。基材表面是否干净、铝层是否连续、介质膜是否致密、各层厚度是否符合设计，都会影响最终效果。

单个样品在某个测试点达到较高反射率，并不是最难的。真正的挑战在于：让反射膜在整个设计波段、不同入射角和整面工件上都保持稳定，并且在经历环境测试和进入批量生产后，性能仍然符合要求。

这意味着，反射率达标只是HUD光学镀膜的入门门槛。进入汽车应用和批量生产后，膜厚控制、均匀性、附着力、环境稳定性及批量一致性同样关键。

三、量产可靠性：从膜厚控制到批量一致性

反射率达标只是HUD光学镀膜的基础。进入汽车应用后，膜层需在整面工件上保持均匀、牢固附着并经受车内环境变化，批量生产时还要性能稳定。

1、膜厚控制与均匀性

HUD高反射膜通常由多层材料组成，每层都有精确的设计厚度，偏厚或偏薄都会引起反射率、光谱曲线或颜色变化。因此，需要对每一层的沉积速率和厚度进行精确控制。

同时，HUD反射镜可能是平面、曲面或自由曲面，不同区域与靶材的距离和角度存在差异，容易造成局部膜层不均。单点测试合格不代表整面合格，只有有效区域内的膜层分布均匀，才能避免局部反射性能差异。

2、附着力与环境稳定性

膜层能否长期稳定附着在基材表面，与基材清洁、表面前处理及膜层致密性密切相关。基材清洁或前处理不到位，可能导致膜层附着力下降，后续出现开裂、起皮或脱落；膜层不够致密或保护不足，则可能带来发雾、氧化等问题。通过离子辅助清洁和表面活化，并在沉积过程中进行离子辅助，有助于提高膜层致密性和附着力。

HUD需面对阳光暴晒、光源发热及温湿度变化。经过规定的高温、低温、湿热等环境测试后，膜层是否牢固、光学性能能否保持、表面有无缺陷，是评价其长期可靠性的重要依据。

3、批量一致性

以上性能最终都要落实到批量生产。完成合格样品可以通过反复调试实现，但连续生产时，真空度、靶材状态、溅射功率、气体流量及工件位置等变化，都可能造成批次波动。因此，量产阶段需将关键工艺参数纳入自动监测和闭环控制，使合格样品转化为稳定的批量产品。

要实现精准的膜厚控制，保证膜层均匀性、附着力、环境稳定性和批量一致性，离不开一台性能稳定、控制精准的镀膜设备。

振华真空依托30余年真空镀膜设备研发与制造经验，面向HUD反射镜、自由曲面镜及玻璃盖板等光学件的工艺与量产需求，推出GFM1916磁控溅射光学镀膜设备，为HUD光学件的高性能镀膜与稳定批量生产提供设备支持。

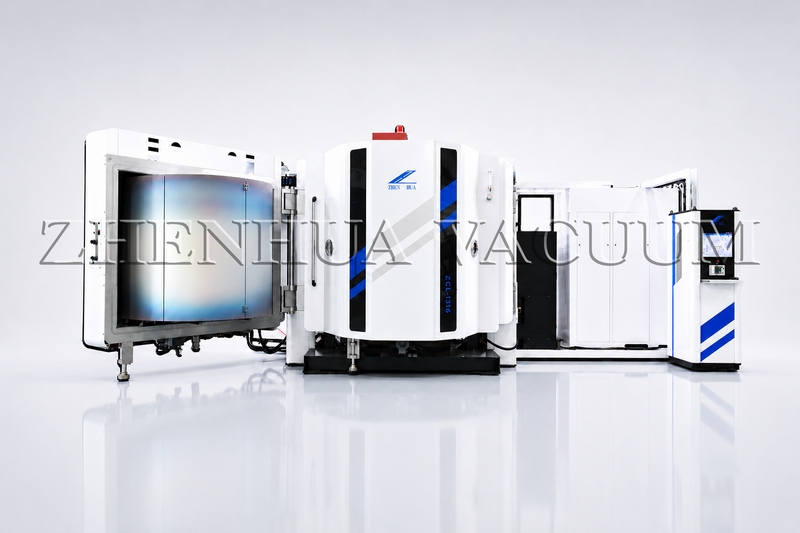

四、振华真空HUD镀膜解决方案——GFM1916磁控溅射光学镀膜设备

设备优势

1.全自动控制，自动化程度高，操作简单

2.高载量、大产能

圆筒式工件架设计，装载量为电子束蒸发镀膜设备的2倍；支持多种工件形状，应用灵活。

3.膜层性能卓越

PVD+CVD镀膜系统及离子源辅助系统，膜层致密，折射率高且稳定，附着力强；支持一次性完成铝膜、介质膜、AF膜沉积。

4.涂层精准控制

配备晶控监测系统精确控制膜层厚度，工艺稳定性高，重复性好。配备SPEEDFLO闭环及全自动控制系统，有效提高Si02的沉积速率，可见光反射率达90%以上，满足HUD应用严苛标准。

应用范围：HUD、玻璃盖板等。

五、结语

HUD光学镀膜的价值，不只是获得一个较高的反射率数据，更在于让膜层在整面工件、复杂车内环境和连续生产过程中始终保持稳定。从膜厚控制、均匀性和附着力，到环境可靠性及批量一致性，每一个环节都会影响最终的显示效果和量产质量。

面向HUD反射镜、自由曲面镜及玻璃盖板等产品，振华真空可根据基材、工件形状、膜系结构和产能要求，提供相应的设备配置、工艺开发与样品验证服务，助力客户从工艺打样走向稳定量产。
