【前言：从层间互连到微米挑战】

随着5G通信、AI服务器及先进封装技术的演进，PCB（印制电路板）已由单纯的支撑部件转向高密度、微孔化的性能载体。HDI板、高多层板以及IC载板（IC Substrate）的广泛应用，标志着PCB制造已正式进入“微米时代”。在这一精密体系中，钻孔加工是构建层间电气互连（Via Interconnect）的关键工序。通过微钻在多层板材间精准造孔，不同线路层得以实现信号传输与电源分配的物理贯通。然而，当加工直径向 0.2mm甚至0.1mm以下俯冲时，传统的切削逻辑正面临严峻挑战。

面对高价值的5G高频基材，微钻的频繁磨损与非正常断针，不仅推高了耗材成本，更直接威胁到导通孔的形貌完整性，成为制约整板良率的瓶颈。如何在极端工况下保持稳定的孔壁质量，已成为高端生产与品质控制中亟待攻克的课题。

一、加工痛点：微孔质量不稳定的核心诱因

在高密度PCB制造过程中，微钻加工不仅是一个简单的去除材料过程，更是一个对刀具状态、材料特性及加工参数高度敏感的精密过程。尤其在HDI与IC载板结构中，微孔数量呈指数级增长，单板钻孔数量巨大，极大提高了对微钻稳定性的要求。

1. 刀具磨损加快，钻孔质量逐步恶化

高速钻孔时，微钻刀具通常以数万至数十万转每分钟的转速运行。受限于刀具极小的直径，其有效切削区域非常有限，一旦表面耐磨性能不足或摩擦系数偏高，切削界面便容易产生局部热积累，形成典型的热效应（Thermal Effect）。

这种热效应不仅会加速刀具磨损，还会导致刀刃逐渐变钝，使材料难以被顺畅切削，而更容易出现挤压和拉扯现象。切削状态一旦失稳，材料去除过程就会变得不稳定，直接反映在孔壁质量上，例如孔壁粗糙度增加、孔口毛刺增多以及局部材料堆积。在高密度微孔阵列中，这类缺陷会不断累积与放大，最终表现为孔质量波动和刀具寿命不稳定。

2. 高频材料加工中孔壁缺陷显著增加

与此同时，高频高速基材的引入进一步放大了这一问题。以PTFE、BT树脂及ABF材料为代表的高性能基材，普遍具有低模量、高粘附性等特征。在加工过程中，当刀具表面摩擦升高或刀刃磨损加剧时，材料更容易发生塑性变形并附着于孔壁，形成典型的树脂拖尾（Smear）现象。

在特定条件下，这种拖尾结构会沿孔壁方向产生延伸，形成所谓的灯芯效应（Wicking）。该效应会破坏孔壁结构的均匀性，使孔径控制失真，并对后续工艺稳定性产生连锁影响。对于IC载板等高精度产品而言，这类缺陷往往难以通过后续工序完全修复。

3. 微孔一致性下降，生产控制难度持续上升

从生产角度来看，这些问题最终表现为三方面的压力：一是孔壁质量波动导致产品一致性下降；二是刀具磨损加剧带来换刀频率上升；三是加工稳定性降低使生产节拍难以控制。

在高端PCB制造体系中，这些因素正在逐步转化为良率压力与成本压力。在这一背景下，围绕微钻刀具的表面工程优化，如何选择合适的表面处理工艺以及匹配稳定可靠的镀膜设备，正逐渐成为行业关注的重点。

二、微钻表面工程的工艺选择

在高密度PCB微孔加工环境下，微钻刀具通常需要通过表面镀膜技术来提升耐磨性能和切削稳定性。目前行业中常见的刀具镀膜工艺主要包括化学镀、CVD镀膜以及PVD真空镀膜等。

部分传统镀膜方法虽然能够在一定程度上提高刀具表面硬度，但在微钻应用场景中仍存在一定局限。例如化学镀工艺在膜层厚度控制方面较为困难，对于直径极小的微钻刀具来说，膜层不均匀容易影响刀刃精度。CVD镀膜虽然可以获得较高硬度的膜层，但其沉积温度较高，可能对微钻基材产生影响，同时膜层应力较大，在高速切削条件下存在一定的脱落风险。

相比之下，PVD真空镀膜技术在微钻刀具应用中展现出更明显的优势。该技术能够在较低温度条件下沉积致密均匀的硬质膜层，不仅可以有效提升刀具耐磨性能，还能降低刀具表面的摩擦系数，从而改善切削状态并减少材料拖尾现象。

三、振华真空微钻镀膜解决方案：提升微孔加工稳定性的核心装备

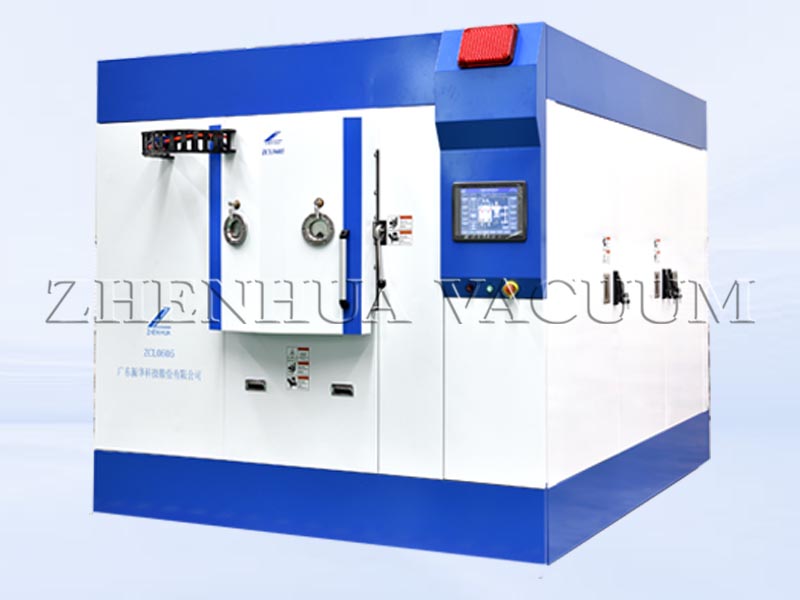

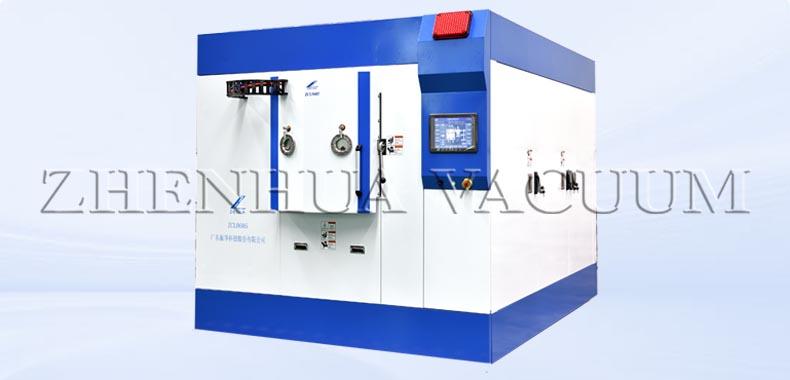

MFA0605硬质涂层镀膜设备

设备优势

自主研发的弯管过滤装置，可有效过滤电弧产生的大颗粒，其Ta-C涂层兼具高效率与高性能，实现超高硬度、低摩擦系数、超强耐腐蚀性能，硬度可达63GPa

应用范围：设备可镀制AITiN、AICrN、TiCrAIN、TiAISiN、CrN等耐高温超硬涂层，已广泛应用于PCB微型刀具，可拓展应用于模具类、刀具类、冲头、汽车零部件、活塞类等产品。

四、结语

随着PCB制造持续向高密度、高层数与微孔化方向发展，微钻加工能力正成为衡量高端制造水平的重要指标。从刀具磨损到孔壁质量，从加工稳定性到整体良率，每一个细节都在不断放大其对生产结果的影响。

在这一过程中，微钻镀膜已不再只是简单的表面强化手段，而是保障微孔加工稳定性的关键技术环节。稳定且高性能的镀膜能力，不仅决定了刀具的使用寿命，也直接影响孔壁质量与加工一致性。

以PVD真空镀膜技术为核心的微钻镀膜设备，正在为微孔加工提供更加可控、可靠的解决路径。振华真空通过在镀膜均匀性、膜层稳定性及批量一致性方面的持续优化，使微钻刀具在高频高速材料与极小孔径加工中具备更稳定的加工表现。

在微孔时代，每一支稳定运行的微钻，不仅决定着单个孔的质量，也在定义整板的制造边界。
