振华溅射镀银方案：让陶瓷器件镀银降本70%，告别厚银时代

在压敏电阻、陶瓷电容及相关陶瓷基板制造领域，端电极金属化工艺一直是决定产品性能、成本与一致性的关键环节。过去，行业普遍采用银浆转印/水镀银工艺，通过构建约20μm厚银层来保障导电性、耐用性及抗硫化能力。

近年银价持续走高，厚银层工艺的成本压力层层叠加。银浆转印需高温烧结，能耗巨大；水镀银作为湿法工艺，要求企业购置专用处理设备、持续承担运维及合规成本。生态环境部对电镀企业排放的严格标准，进一步抬高了扩产门槛。在市场竞争加剧、利润空间不断收窄的背景下，寻找替代传统厚银层工艺、降本增效的新方案，已成为陶瓷制造商的当务之急。

振华陶瓷电容电阻专用连续镀膜生产线：降本70%的技术突破

1.从20μm到6μm：银层做减法，性能做加法

传统银浆转印/水镀银工艺需沉积约20μm厚银层以保障导电性与附着效果。振华真空陶瓷电容电阻专用连续镀膜生产线采用真空磁控溅射工艺，仅需沉积6~7μm银层即可同时满足导电性、耐用性及抗硫化要求，银料成本直降70%。致密溅射层附着力、抗硫化性均优于传统厚银层，高温高湿可靠性更佳。该技术更可在同一真空周期内一次性双面溅镀两层及以上金属膜层，使生产工序大幅精简、效率显著提升，同时确保电极沉积的高精度与一致性。

2.告别批次换型，多规格陶瓷基材连续高效生产

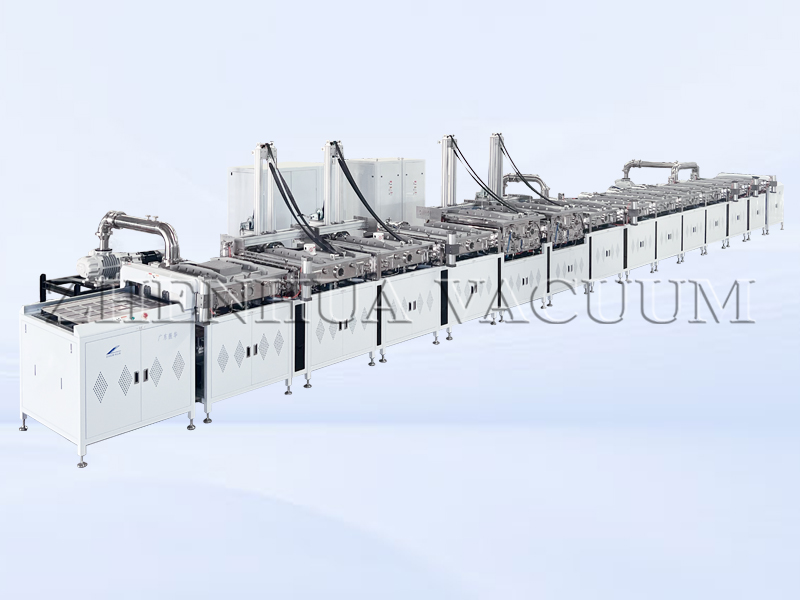

产线采用模块化智能设计，可配置全自动化上下料系统，实现从上料、传输、镀膜到下料的全流程无人化作业，大幅减少人工干预与接触污染风险。该生产线具备强大的规格适配能力，可兼容多种尺寸规格的陶瓷基材，通过智能识别与快速换型技术，实现不同产品间的无缝切换。连续式镀膜工艺配合优化的腔体结构设计，使生产效率较传统批次式设备提升数倍，充分满足热敏电阻、压敏电阻、陶瓷电容等元器件端电极及内电极银层沉积的大规模、高品质量产需求。

3.30年行业经验赋能：从研发验证到专属定制的全周期专业支持

振华真空深耕真空镀膜行业超30年，建有完善的工艺实验室与资深工程师团队，覆盖PVD、PECVD等全系列工艺，为客户提供从材料选型、膜层设计到量产优化的全链条研发验证与技术咨询。依托丰富的项目经验，深谙电子元器件制造商在镀膜环节的核心诉求，快速响应个性化需求——设备规格、腔体结构、镀膜技术组合均可量身定做，并严格保障专利及技术安全。

结语

面向电子元器件"薄银化、高精度"的产业变革趋势，振华真空将持续深化磁控溅射技术的专业化应用，革新端电极金属化工艺路线，释放规模化制造的降本潜能，同时强化从研发验证到量产交付的全周期服务能力，全力冲击热敏电阻、压敏电阻、陶瓷电容、市场的品质升级浪潮，助力真空镀膜电极工艺的大规模产业落地。

——本文由陶瓷电容电阻镀银设备厂家振华真空发布。
